一、项目背景：

目前，基站开关电源柜大部分在网运行多年，有些电源柜监控单元损坏无法修复，有些电源柜的监控单元缺失，而且因为部分厂家转产或其他原因无法采购到相应监控模块和监控协议。监控单元已成为电源柜维护的一个瓶颈。针对目前设备的运行情况和集团公司对动环指标的考核，瑞达公司研发了一款各种电源柜通用的开关电源监控设备，通过和基站原有动环系统连接，有效地解决了目前在集中监控改造过程中出现的因开关电源监控故障无法交维的问题，在有效控制成本的前提下，有力的保障运营商电源柜的安全运行。

二、产品性能

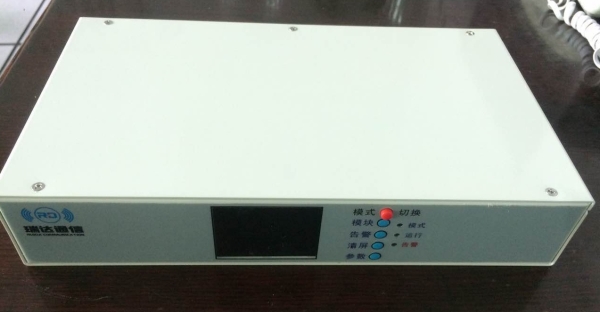

产品图片：

产品参数

规格型号：RD528-02

设备尺寸：280mm*160mm*50mm

显示屏尺寸及分辨率：2.4寸  240*320

额定功率：1.6W

工作温度：-25℃--- +55℃

通信方式：R232

监控开关电源模块数量：1---6

功能

？ 交流：电压，电流，交流停电告警，缺相告警，电压高低告警。

？ 直流：电压，电流，单个模块电压电流，模块输出限流告警 。

？ 系统部分：输出电压低告警，电压高告警，一二次下电告警。

？ 控制部分：控制一、二次下电 。

？ 防雷告警。

设备特点

？ 结构简单，成本低；

？ 取电灵活，能够及时反映线路中的状态，并根据采集信息进行相应的控制，节约能源；

？ 不受电源柜品牌、型号、版本的限制，能适用于各种基站电源系统；

？ 安装、携带更加简便，能大大降低成本；

？ 安装后的维护、维修简单，如果设备本身出现故障，可直接安装替换产品而不影响电源柜系统的运营；

？ 系统独立于开关电源系统，出现故障不会影响开关电源的正常运行。

三、设备安装情况

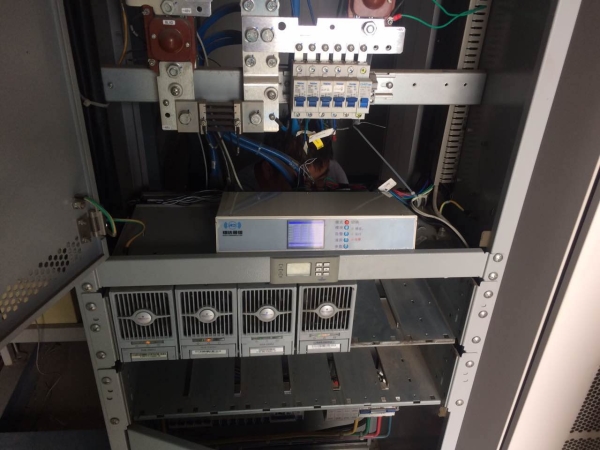

安装效果图片

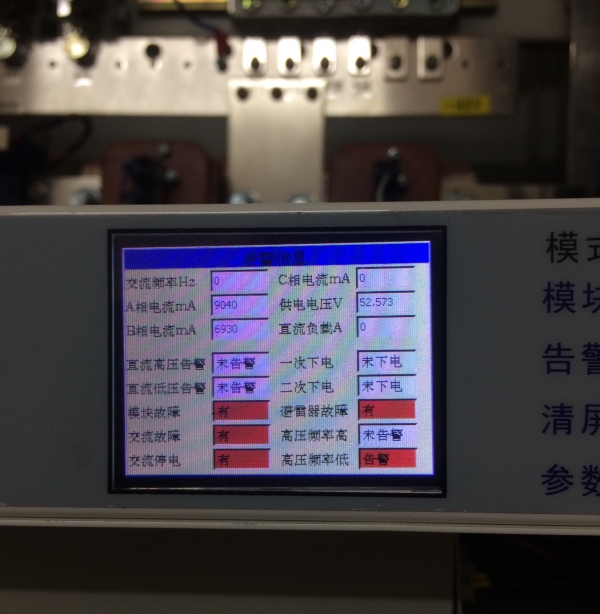

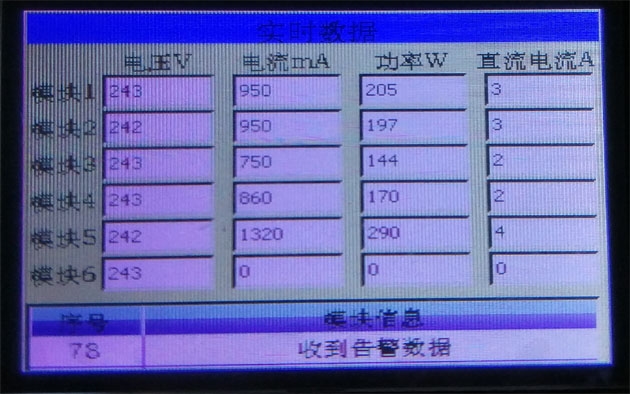

2、设备数据提取数据显示
